一、夾具平臺（base）的要求

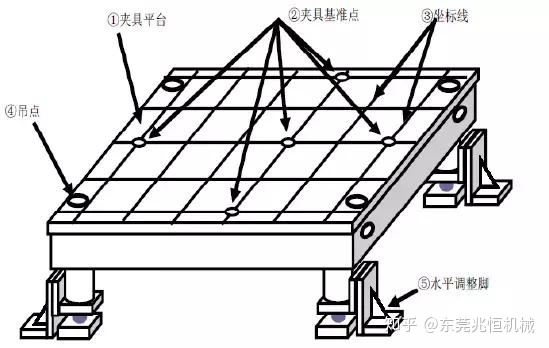

圖1 平臺的基本構造

1、精度：平面度 0.1mm以下；粗糙度Ra3.2以下；測量點的間距應保證在 300X300以上。

2、強度：平臺面的厚度建議為25mm。

3、夾具平臺焊接加工后，必須進行低溫退火。

4、夾具基準點（Jig Base Poing JBP）的間距、尺寸、精度、間距在1200mm以內；尺寸￠10mm H7；相對位置公差±0.02mm。

5、表面應做標識及加裝保護蓋。平臺表面的刻畫坐標線、

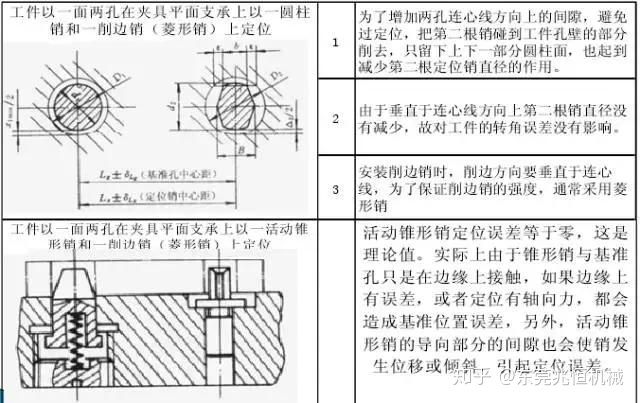

二、定位銷的設計

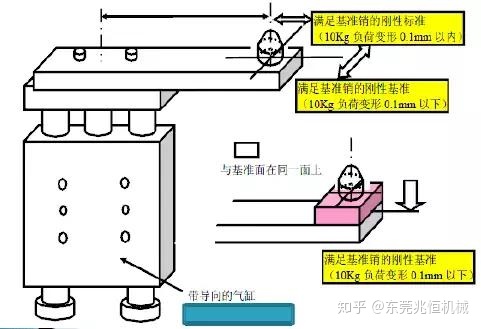

圖2 定位的剛性

基準銷的要求：

表面硬度：HRC55以上；

表面光潔度Ra1.6；

外徑公差：h7；

有效長度：5-7mm；

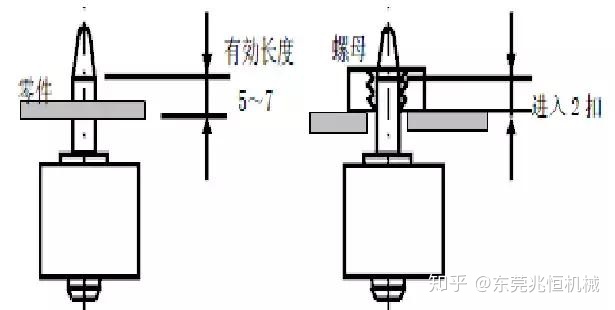

圖3 定位銷的有效長度

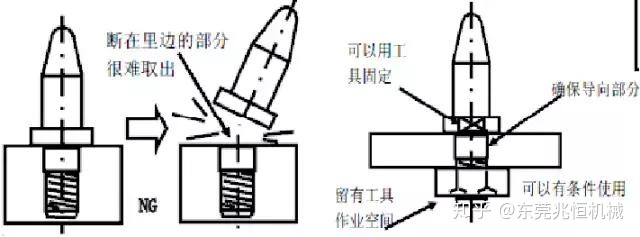

圖4 定位銷固定方法

圖5 可移動銷

三、夾緊方式

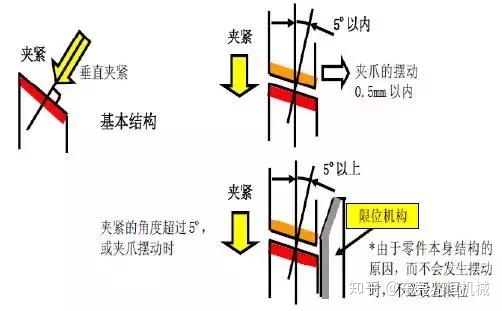

夾緊方向：夾頭應該垂直作用于車身零件，不能垂直夾緊時，角度應控制在5°左右。 夾緊時夾緊臂的橫向擺動小于0.5mm。夾緊角度超過5°, 橫向擺動小超過0.5mm時，應到夾緊器增加限位機構，防止擺動。

圖7

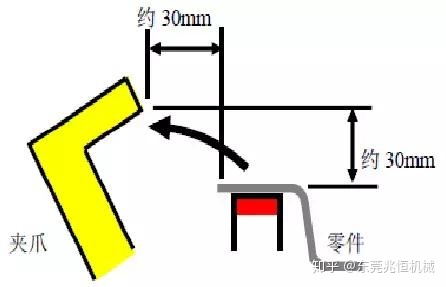

四、夾緊器（壓緊臂）的回避量

圖8 夾緊器（壓緊臂）的回避量

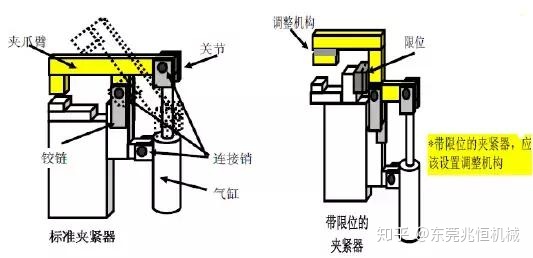

五、夾緊器的基本結構

圖9 夾緊器基本結構

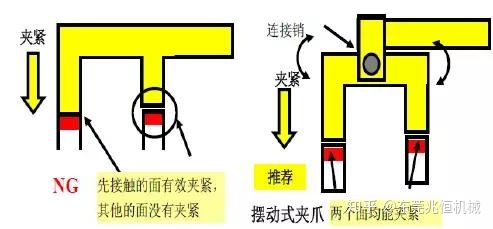

當一個夾緊器夾緊2個以上部位時，為了將多個面都能有效夾緊，需要將夾緊器設計為擺動式或可調節(jié)試（建議擺動式）。

原則上夾緊器中心和夾緊面中心的偏移量應該在30mm以內。當偏移量超過30mm時，應該設置限位機構。

圖10 夾緊器的偏移量

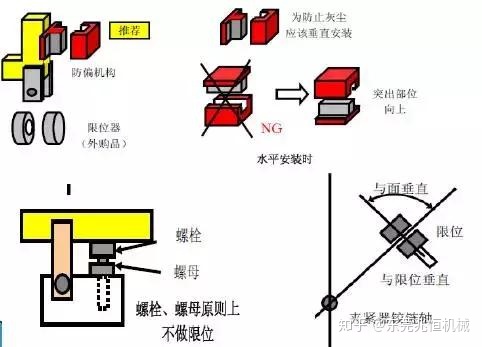

限位器的安裝方法：

圖11 限位器的安裝方法

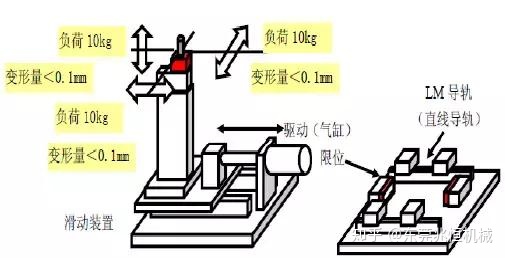

六、滑動機構

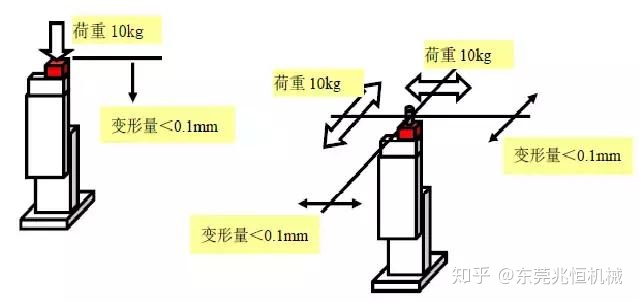

確?；瑒訆A具基準的剛性及穩(wěn)定性。施加10kg的力各方面的變形在0.1mm以內。

圖12

最后是工程師總結的十條設計工藝的經驗分享：

（1） 避免受力點與支持點距離太遠

（2） 勿忽略工作載荷可以產生的有利作用

（3） 避免機構中的不平衡力

（4） 受沖擊載荷零件避免剛度過大

（5） 避免影響強度的局部結構相距太近

（6） 盡量避免安裝時軸線不中產生的附加力

（7） 對于零件的易磨損表面增加一定的磨損裕量（最大實體原則）

（8） 要為拆裝零件留有必要的操作空間

（9） 盡量采用對稱結構簡化裝配工藝

（10）設計盡量采用標準件
